Ультразвуковой дефектоскоп с фазированной решёткой Focus Scan RX обеспечивает высокоточную и оперативную диагностику коррозионных повреждений различного типа. Автоматическое сканирование осуществляется с помощью сканера производства Phoenix ISL, оборудованного двумя датчиками по 64 элемента каждый.
Сегодня в условиях возрастающих требований к надёжности оборудования особое значение приобретает контроль коррозии на критически важных объектах — таких как трубопроводы нефти и газа, резервуары хранения, а также сосуды, работающие под давлением.
Оборудование от компании Technology Design значительно повышает эффективность и точность обследования, особенно при проведении сложных и ответственных работ. В состав автоматизированного комплекса входят: два фазированных датчика по 64 элемента, моторизованный двухосевой сканер и дефектоскоп Focus Scan RX.
Датчики размещены на призмах под углами 0 и 45 градусов и подключены напрямую к разъемам на корпусе дефектоскопа, без использования переходников и адаптеров. Это минимизирует потери и повышает общую надежность системы.

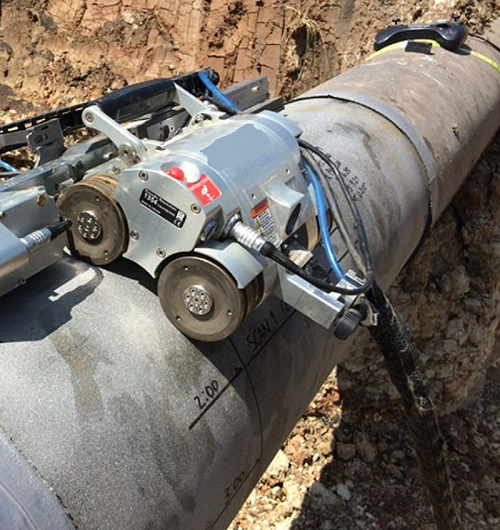

Моторизованный сканер также подключается непосредственно к дефектоскопу и управляется встроенным контроллером через стандартное программное обеспечение TD Software, разработанное производителем дефектоскопов.
В процессе сканирования дефектоскоп Focus Scan RX с фазированной антенной решёткой сохраняет все данные А-сканов, что даёт оператору возможность проводить анализ результатов с использованием исходных A-сканов или C-сканов. Это позволяет детально изучить амплитуды сигналов и измерять глубину повреждений.
Такое сочетание программного и аппаратного обеспечения гарантирует высокую надёжность работы системы и эффективное обнаружение дефектов для их последующего анализа. Встроенные инструменты для автоматического создания отчётов обеспечивают быструю генерацию результатов сканирования с точной информацией о состоянии материала, что помогает инженерам и технологам оценить степень износа и определить пригодность изделия для дальнейшей эксплуатации.
