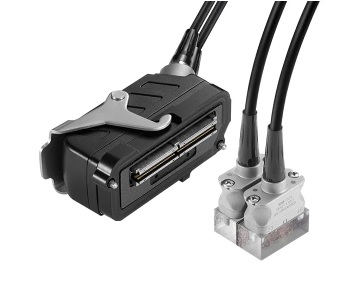

Компания Eintik предлагает не только классические ультразвуковые преобразователи, но также фазированные и TOFD преобразователи, призмы, сканеры, датчики пути (кодировщики) и дополнительные аксессуары. Кроме того, мы всегда готовы изготовить специализированные фазированные преобразователи и призмы под заказ согласно Вашему техническому заданию или спецификации.

Подробнее

Описание

Параметры

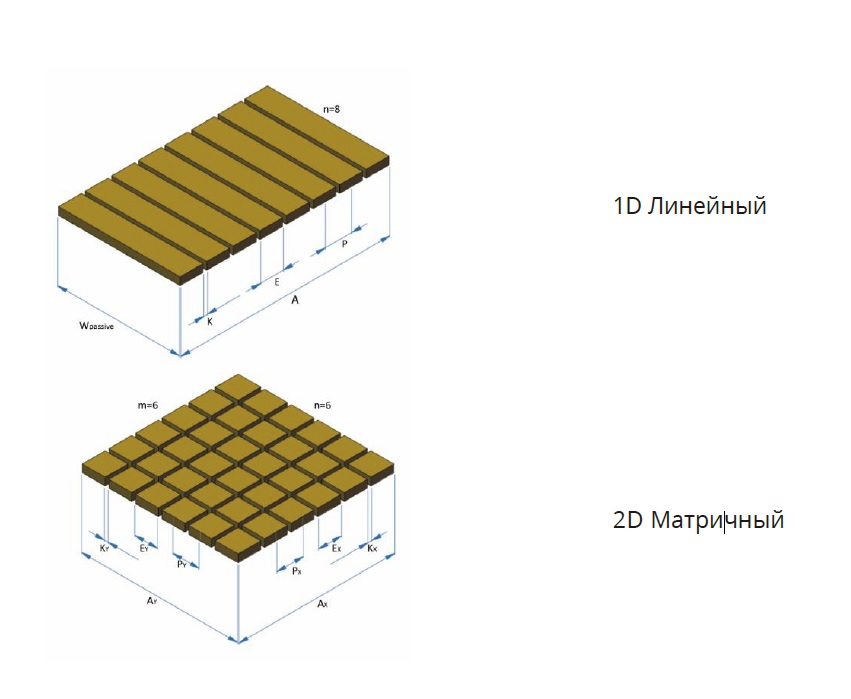

Основная ось: ось, вдоль которой элементы расположены в 1D линейном преобразователе
Вторичная ось / высота (Y): ось, перпендикулярная основной оси преобразователя
Количество элементов (основная ось/n): Общее количество элементов, на основной оси
Количество элементов (вторичная ось/m): Общее количество элементов, расположенных на вторичной оси (только в матричных преобразователях)
Шаг основной оси (P/Px): расстояние между центрами двух соседних элементов вдоль основной оси
Шаг вторичной оси (PY): расстояние между центрами двух соседних элементов вдоль вторичной оси (только в 2D матричных преобразователях)
Апертура первичной оси (A/Ax): суммарная длина активной части преобразователя вдоль первичной оси:
Ax = (n — 1) • Px + Ex
Апертура вторичной оси (Ay/пассивная): суммарная длина активной части преобразователя вдоль вторичной оси:
Ay = (m — 1) • Py + Ey

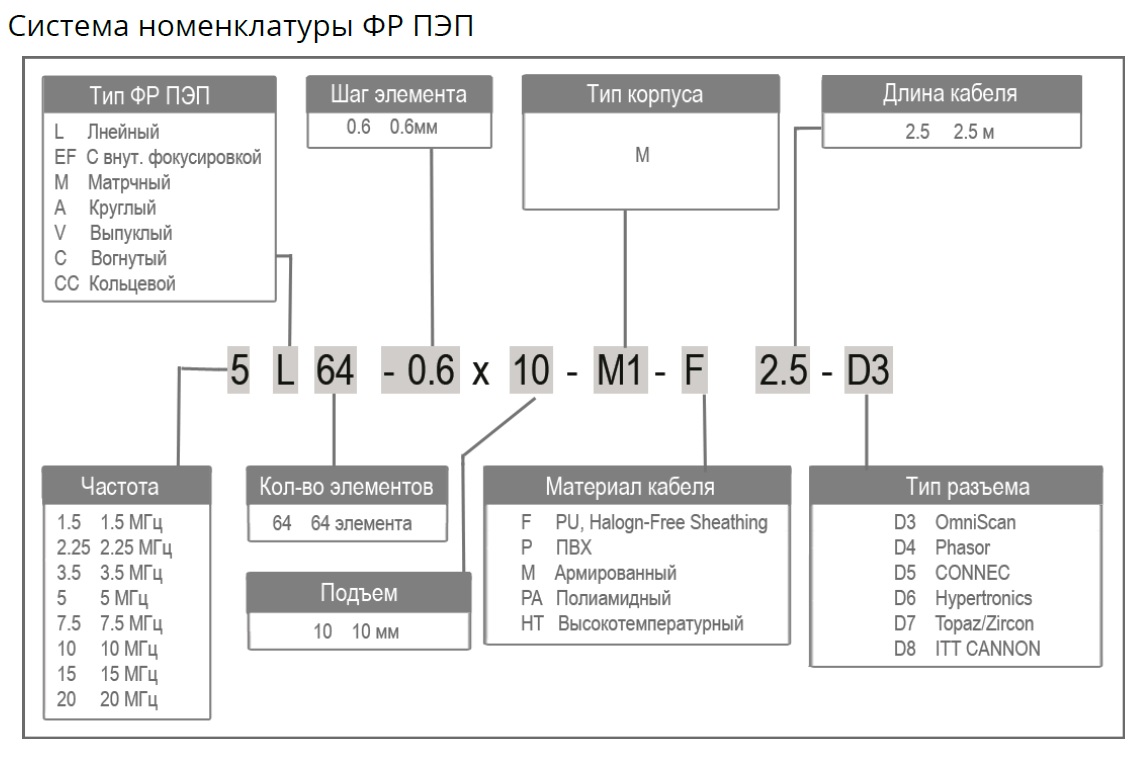

Номенклатура

Таблица применения ФР ПЭП

Серия	Тип корпуса	Сварной шов	Высокое затухание	Стесненные условия	Покрытие	Аустениты	Гибкая призма	Композиты	Иммерсионный контроль
E	M00, M0			●
S	M10, M31	●
M	M12, M31, M5, M3	●	●
L	MZ1, M16, M14, M4	●	●
I	MI1, MI2, MI3						●	●	●
NS	MNW1				●
LP	M15			●
2D	S10, S11		●			●
CC	MR1, MR4, MR5						●
1,5D	M17, M27					●

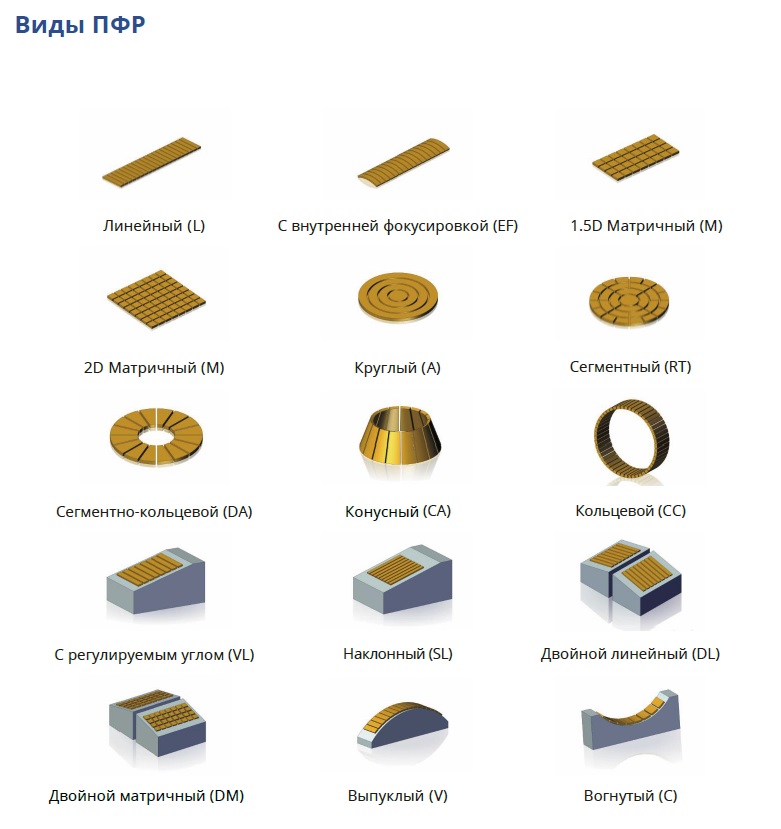

Фазированные преобразователи

E серия

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
5L16-0,31х5	5	16	0,31	5,0	5,0	LxWxH 8x8x23	M00
7,5L16-0,31х5	7,5	16	0,31	5,0	5,0
10L16-0,31х5	10	16	0,31	5,0	5,0

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
5L10-0,6x6	5	10	0,60	6,0	6,0	LxWxH 13x10x23	M0
7,5L10-0,6x6	7,5	10	0,60	6,0	6,0
10L10-0,6x6	10	10	0,60	6,0	6,0

S серия

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
2,25L16-0,6x10	2,25	16	0,60	9,6	10,0	LxWxH 22,5x15,5x20	M10
5L16-0,6x10	5	16	0,60	9,6	10,0
7,5L16-0,6x10	7,5	16	0,60	9,6	10,0
10L32-0,31x7	10	32	0,31	9,9	7,0

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
5L32-0,6x10	5	32	0,60	19,2	10,0	LxWxH 30x28x25	M31
7,5L32-0,6x10	7,5	32	0,60	19,2	10,0
10L32-0,3x10	10	32	0,30	9,9	10,0
10L64-0,3x10	10	64	0,30	19,2	10,0

M серия

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
2,25L64-0,6x10	2,25	64	0,60	38,4	10,0	LxWxH 44,5x22,5x28	M12
5L64-0,6x10	5	64	0,60	38,4	10,0
7,5L64-0,6x10	7,5	64	0,60	38,4	10,0
10L64-0,6x7	10	64	0,60	38,4	7,0

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
2,25L32-1,0x10	2,25	32	1,00	32,0	10,0	LxWxH 40x28x25	M32
5L32-1,0x10	5	32	1,00	32,0	10,0
5L64-0,5x10	5	64	0,50	32,0	10,0

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
2,25L32-0,75x24	2,25	32	0,75	24,0	24,0	LxWxH 29x43x25	M5
5L32-0,6x20	5	32	0,60	19,2	20,0
5L32-0,75x24	5	32	0,75	24,0	24,0

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
3,5L16-1,6x16	3,5	16	1,60	25,6	16,0	LxWxH 36x36x25	M3
5L16-1,2x12	5	16	1,20	19,2	12,0
5L16-1,6x16	5	16	1,60	25,6	16,0

L серия

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
5L60-1,0x10	5	60	1,00	60,0	10,0	LxWxH 68x26x30	M21
7,5L60-1,0x10	7,5	60	1,00	60,0	10,0
10L60-1,0x10	10	60	1,00	60,0	10,0

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
2,25L32-1,0x10	2,25	32	1,00	32,0	10,0	LxWxH 40x28x25	M32
5L32-1,0x10	5	32	1,00	32,0	10,0
5L64-0,5x10	5	64	0,50	32,0	10,0

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
2,25L32-0,75x24	2,25	32	0,75	24,0	24,0	LxWxH 29x43x25	M5
5L32-0,6x20	5	32	0,60	19,2	20,0
5L32-0,75x24	5	32	0,75	24,0	24,0

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
3,5L16-1,6x16	3,5	16	1,60	25,6	16,0	LxWxH 36x36x25	M3
5L16-1,2x12	5	16	1,20	19,2	12,0
5L16-1,6x16	5	16	1,60	25,6	16,0

I серия (иммерсионные)

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
L64-0,6x10	5	64	0,60	38,4	10,0	LxWxH 50x21x25	MI1
7,5L64-0,6x10	7,5	64	0,60	38,4	10,0
10L64-0,6x10	10	64	0,60	38,4	10,0

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
5L128-0,6x10	5	128	0,60	76,8	10,0	LxWxH 83x21x35	MI2
7,5L128-0,6x10	7,5	128	0,60	76,8	10,0
10L128-0,5x7	10	128	0,50	76,8	10,0

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
2,25L128-0,75x12	2,25	128	0,75	96,0	12,0	LxWxH 102x21x35	MI3
3,5L128-0,75x10	3,5	128	0,75	96,0	10,0
5L128-0,75x10	5	128	0,75	96,0	10,0
7,5L128-0,75x10	7,5	128	0,75	96,0	10,0

NS серия (для контроля в подповерхностной зоне)

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
3,5L64-1,0x10	3,5	64	1,00	64,0	10,0	LxWxH 66x19x25	MNW1
5L64-1,0x10	5	64	1,00	64,0	10,0
7,5L64-1,0x10	7,5	64	1,00	64,0	10,0
10L64-1,0x10	10	64	1,00	64,0	10,0

LP серия (низкопрофильные)

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Размеры (мм)	Тип корпуса
5EF16-0,5x10*	5	16	0,50	8,0	10,0	LxWxH 25x22x10	M15
7,5EF16-0,5x10*	7,5	16	0,50	8,0	10,0
10EF16-0,5x7*	10	16	0,50	8,0	7,0
10EF32-0,25x7*	10	32	0,25	8,0	7,0

CC серия (конвексные)

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Радиус (мм)	Размеры (мм)	Тип корпуса
2,25C16-1,0x8	2,25	16	1,00	16,0	8,0	10,2	LxWxH 23,5x14x23,5	MR1
3,5C16-1,0x8	3,5	16	1,00	16,0	8,0	10,2
5C16-1,0x8	5	16	1,00	16,0	8,0	10,2

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Радиус (мм)	Размеры (мм)	Тип корпуса
2,25C32-1,35x8	2,25	32	1,35	43,2	8,0	25,0	LxWxH 43x14x43	MR4
3,5C32-1,35x8	3,5	32	1,35	43,2	8,0	25,0
5C32-1,35x8	5	32	1,35	43,2	8,0	25,0

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Радиус (мм)	Размеры (мм)	Тип корпуса
2,25C64-1,65x8	2,25	64	1,65	105,6	8,0	50,0	LxWxH 131x14x55	MR5
3,5C64-1,65x8	3,5	64	1,65	105,6	8,0	50,0
5C64-1,65x8	5	64	1,65	105,6	8,0	50,0
5C128-0,8x8	5	128	0,80	102,4	8,0	50,0

2D матричные

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Пассивная апертура (мм)	Размеры (мм)	Тип корпуса
5M8x8-1,5x1,5	5	64	1,50	1,50	12,0	12,0	LxWxH 31x18x34	S10
7,5M8x8-1,5x1,5	7,5	64	1,50	1,50	12,0	12,0
10M8x8-1,2x1,2	10	64	1,20	1,20	9,6	9,6
15M8x8-1,2x1,2	15	64	1,20	1,20	9,6	9,6

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Пассивная апертура (мм)	Размеры (мм)	Тип корпуса
5M8x8-1,0x1,0	5	64	1,00	1,00	8,0	8,0	LxWxH 29x16x38	S11
7,5M8x8-0,8x0,8	7,5	64	0,80	0,80	6,4	6,4
10M8x8-0,6x0,6	10	64	0,60	0,60	4,8	4,8
15M8x8-1,2x1,2	15	64	0,60	0,60	4,8	4,8

1,5D матричные

Модель	Частота(МГц)	Количество элементов	Шаг (мм)	Активная апертура (мм)	Ширина (мм)	Радиус (мм)	Размеры (мм)	Тип корпуса
2,25DM7x4-2,8x3	2,25	56	2,80	3,00	19,6	12,0	LxWxH 34x16x25	M17/M27
4DM16x2-1,0x3	4	64	1,00	3,00	16,0	6,0
5C16-1,0x8	5	64	1,00	3,00	16,0	6,0

Кабели

Тип кабеля
Кол-во элементов	16	32	64	128	192
Диаметр кабеля	4,6мм	5,0мм	6,3мм	7,6мм	8,00мм
Цвет	Черный
Цвет	Черный

Кабели с длительным сроком службы
Низкое затухание сигнала
Хорошая гибкость
Отличные механические характеристики

Специальная оплетка кабелей

	Полиамидная кевларовая	Пластиковая оребренная	Металлическая усиленная	Металическая оребренная
Устойчивость к трению, защемлению и порезам	●	●●	●	●●●
Устойчивость к сжатию		●		●
Водонепроницаемость		●
Экранирование электромагнитного поля			●	●

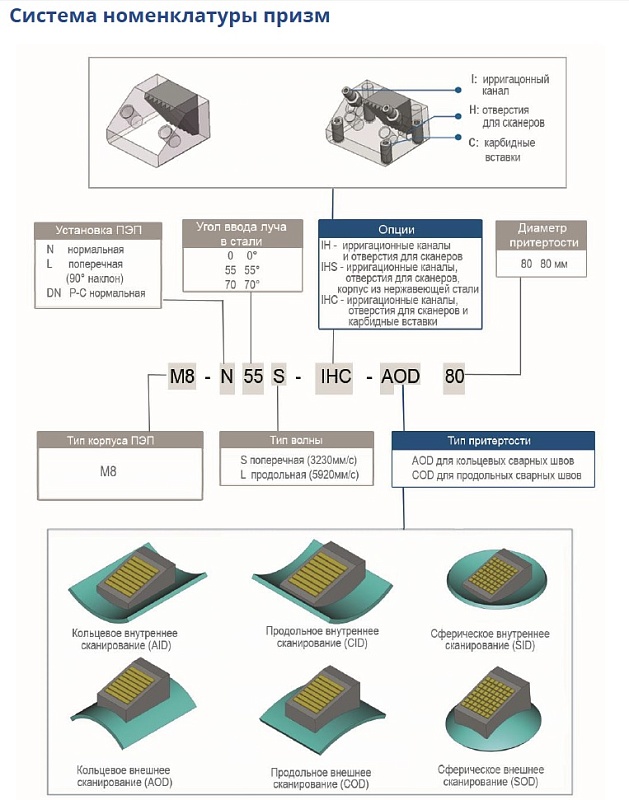

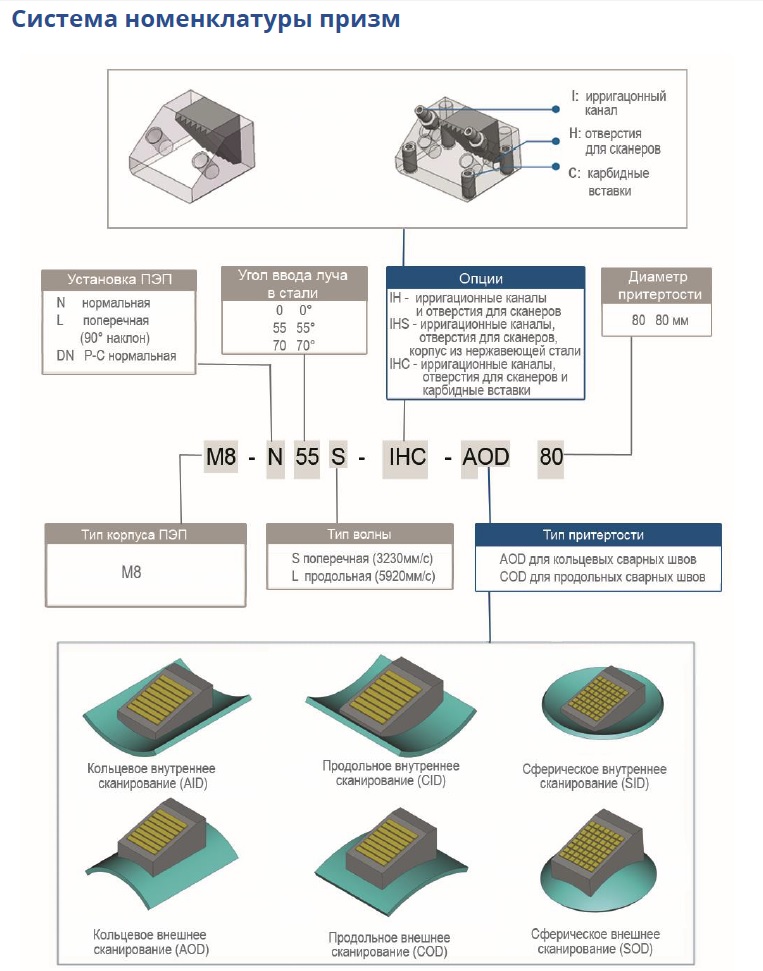

Призмы

Типы

Доступны со стандартными углами ввода в сталь 0°, 45°, 55° и 60° для контроля от 30° до 70°, SW или LW
Винтовые гнезда из нержавеющей стали обеспечивают надежное крепление зонда к призме
Призмы доступны с опциями IHC: ирригация, отверстия для сканеров и карбидные вставки (для износостойкости)
Подходят для ручного и автоматизированного контроля
Призмы могут быть изготовлены по индивидуальным требованиям

Параметры

Характеристики призм ISONIC
W2	Длина призм
Probe offset	Расстояние от центра первого элемента
H2	Минимальная высота призмы

Характеристики призм OmniScan
X	Смещение основной оси от середины первого элемента (мм)
Y	Смещение вторичной оси от середины первого элемента (мм)
Z	Высота середины первого элемента (мм)

Характеристики призм TomoView
XT	Смещение основной оси от середины первого элемента (мм)
Y	Смещение вторичной оси от середины первого элемента (мм)
Z	Высота середины первого элемента (мм)

Протокол испытаний

Протокол испытаний поставляется с каждым ПЭП.

Преобразователи под заказ

Eintik Technologies может изготавливать индивидуальные ФР ПЭП в соответствии с конкретными областями применения и необходимыми задачами. Чтобы разработать ваш индивидуальный преобразователь, нам нужно знать:

Область применения
Сопоставимый однолучевой аналог преобразователя
Частота
Число элементов, шаг и ширина элементов
Форма решетки по активной апертуре (вогнутая, прямая, выпуклая)
Изогнутость по пассивной апертуре
Тип корпуса
Тип кабеля
Длина кабеля

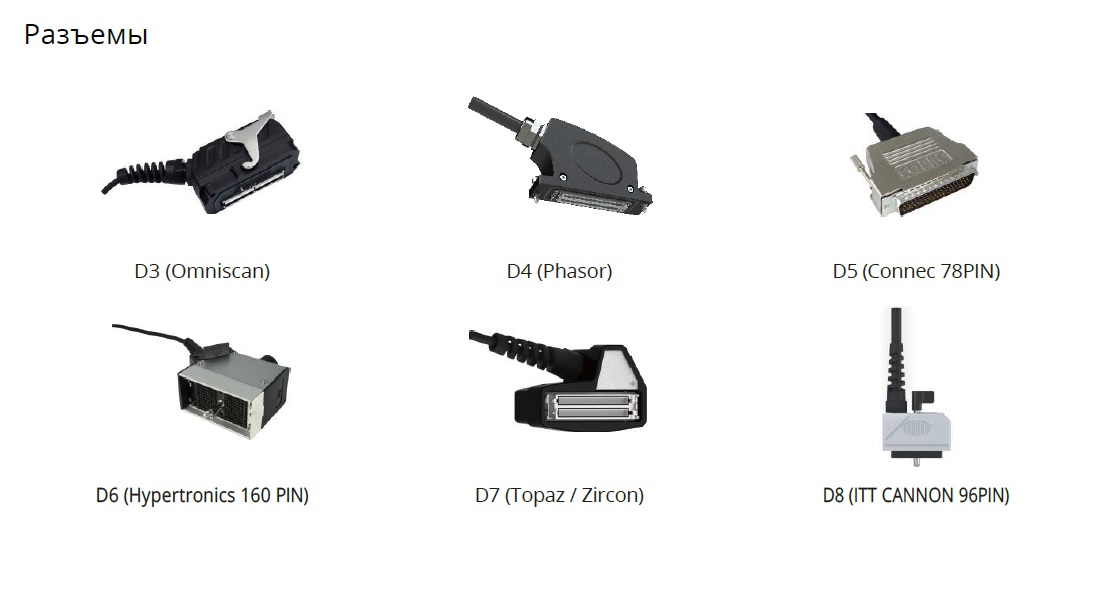

Тип разъема
