Система “БАРС” применяется в автоматизированном и полуавтоматизированном режиме при контроле кольцевых сварных соединений труб диаметрами:
- Ø 10 — 108 мм при просвечивании способом “на эллипс”
- Ø 114 — 530 мм при фронтальном просвечивании
- Ø 530 — 1420 мм при панорамном просвечивании

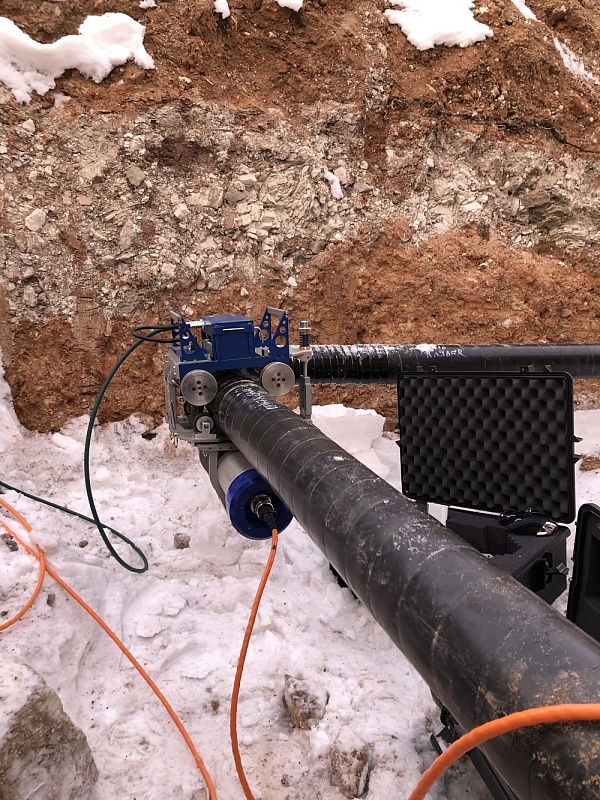

«Бесплëночная автоматизированная рентгенометрическая система «БАРС» предназначена для проведения контроля кольцевых сварных соединений стальных труб, баков и конструкций на этапе строительства, эксплуатации и ремонта с архивированием результатов контроля в электронном виде в базу данных и отображением на экране монитора переносного компьютера, который является центром управления и обработки изображения, в режиме реального времени.
Система “БАРС” применяется в автоматизированном и полуавтоматизированном режиме при контроле кольцевых сварных соединений труб диаметрами:- Ø 10 — 108 мм при просвечивании способом “на эллипс”
- Ø 114 — 530 мм при фронтальном просвечивании
- Ø 530 — 1420 мм при панорамном просвечивании
В состав системы входит
- модуль детекторный
- каретка автоматизированного перемещения и позиционирования
- блок управления
- рентгеновский аппарат
- промышленный ноутбук
- комплект соединительных кабелей
- ящики пластмассовые для хранения и транспортировки оборудования
- комплект бандажных ручек
| Наименование показателей | Значение |
| Размер активной области детектора | 110х64 мм |
| Разрешающая способность (Duplex IQI ISO 19232-5) | 12 D |
| Шаг пикселя | 50 мкм |
| Область энергий | 50-250кВ |
| Разрядность АЦП | 14 бит |
| Динамический диапазон | 86 дБ |
| Максимальная кадровая частота | 20 к/с |
| Рабочий диапазон температур, °С | от -30 до +40 |
| Скорость сканирования (при времени экспозиции одного кадра 1 с и зоне перекрытия кадров 10 мм) | 1 м/мин |
| Номинальное напряжение питания при постоянном токе | 24 В |
Следует отметить, что детектор, применяемый в системе «БАРС», имеет высокую чувствительность к рентгеновскому излучению и хорошее соотношение сигнала к шуму, что позволяет:
- использовать гораздо меньшее анодное напряжение на рентгеновском аппарате, что дает возможность снизить радиационную нагрузку на человека и окружающую среду;
- использовать рентгеновские трубки меньшей мощности, за счет чего уменьшаются их габаритные размеры, масса и энергопотребление.
С помощью программного обеспечения оператор имеет возможность:
- автоматически определять параметры рентгеновского аппарата в зависимости от параметров объекта контроля;
- получать на экране монитора рентгеновское изображение объекта контроля и осуществлять его обработку для улучшения качества;
- проводить повторное сканирование с измененными параметрами рентгеновского аппарата в случае необходимости;
- измерять линейные размеры дефектов от 150 мкм;
- проводить расшифровку снимков и автоматически генерировать отчет в соответствии с выбранной формой протокола;
- вычитать фоновую засветку в условиях повышенного радиационного фона (например, фон, создаваемый активной зоной АЭС);
- суммировать изображения, полученные при просвечивании на разных энергиях, для получения наиболее информативной и качественной картинки.
- система позволяет осуществлять контроль сварных соединений труб всех диаметров;
- в качестве источника излучения может быть использован любой рентгеновский аппарат, а также возможно применение радионуклидов;
- возможность контроля объектов сразу после выполнения сварки;
- обработку и оценку рентгеновского изображения сварного соединения можно выполнять в режиме реального времени;
- полное отсутствие расходных материалов (пленки, химикатов), отсутствие вспомогательного оборудования (проявочной машины, сканера), нет необходимости в специализированных лабораториях для проведения операций по фотохимической обработке.
| Наименование показателей | Значение |
| Диапазон измерений линейных размеров, мм | от 0,2 до 40,0 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм | ±0,15 |
| Чувствительность контроля по ГОСТ 7512 | 1 класс |
