Гибкие комплексы цифровой радиографии

Комплекс состоит из (указаны комплектующие для базового комплекта, полный комплект см. на стр. 5):

1)       Гибкого детектора КАРАТ РТС 1043BD;

2)       ПЭВМ на базе ПК с монитором или ноутбука;

3)       Программного обеспечения X-Vizor.

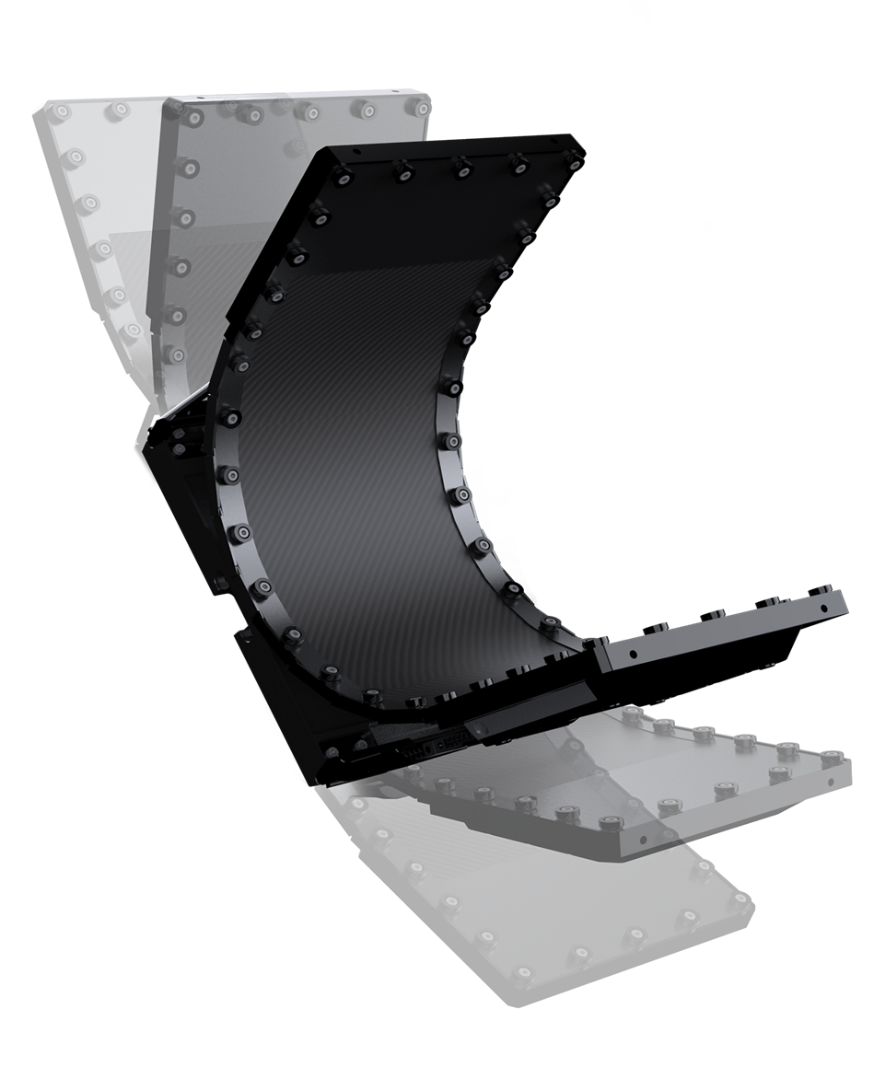

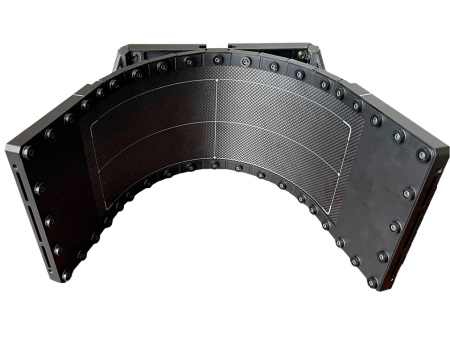

Технические характеристики гибкого детектора КАРАТ РТС 1043BD

1. Чувствительность контроля соответствует требованиям п.п.1.3 и 6.3 ГОСТ 7512-82 для сварных соединений с толщинами от 5 до 65 мм.
2. Размеры детектора 570 x 158 x 28 мм.
3. Размер зоны контроля 102x430 мм.
4. Размер пикселя – 100 микрон
5. Количество пикселей активной зоны (изображение) – 1024х4300
6. Вес детектора ~ 2,4 кг  (вес аккумулятора ~ 0,2 кг)
7. Цифровые рентгеновские снимки, полученные в результате контроля, защищены от редактирования.
8. Защита от влаги и пыли IP67
9. Наличие блока внешнего модуля Wi-fi с батареей
10. В комплекте идет 3 аккумуляторных батареи – время работы 8 часов без подзарядки.
11. Тип сцинтиллятора - Gd2O2S:Tb
12. Разрядность – 16 бит

Комплекс цифровой радиографии КАРАТ РТС обеспечивает:

1.       Чувствительность радиографического контроля по 1ому классу в соответствии с ГОСТ 7512-82;

2.       Сокращение затрат на расходные материалы (рентгеновскую пленку и химические реагенты, для ее обработки) и вспомогательное оборудование (проявочные машины и аксессуары для просушки и хранения пленки);

3.       Уменьшение времени проведения контроля, повышение оперативности и объективности контроля;

4.       Частичную автоматизацию контроля, уменьшение ручного труда и простой монтаж оборудования;

5.       Архивирование результата контроля в цифровом виде;

6.       Возможность просмотра и расшифровки изображений контролируемых объектов.

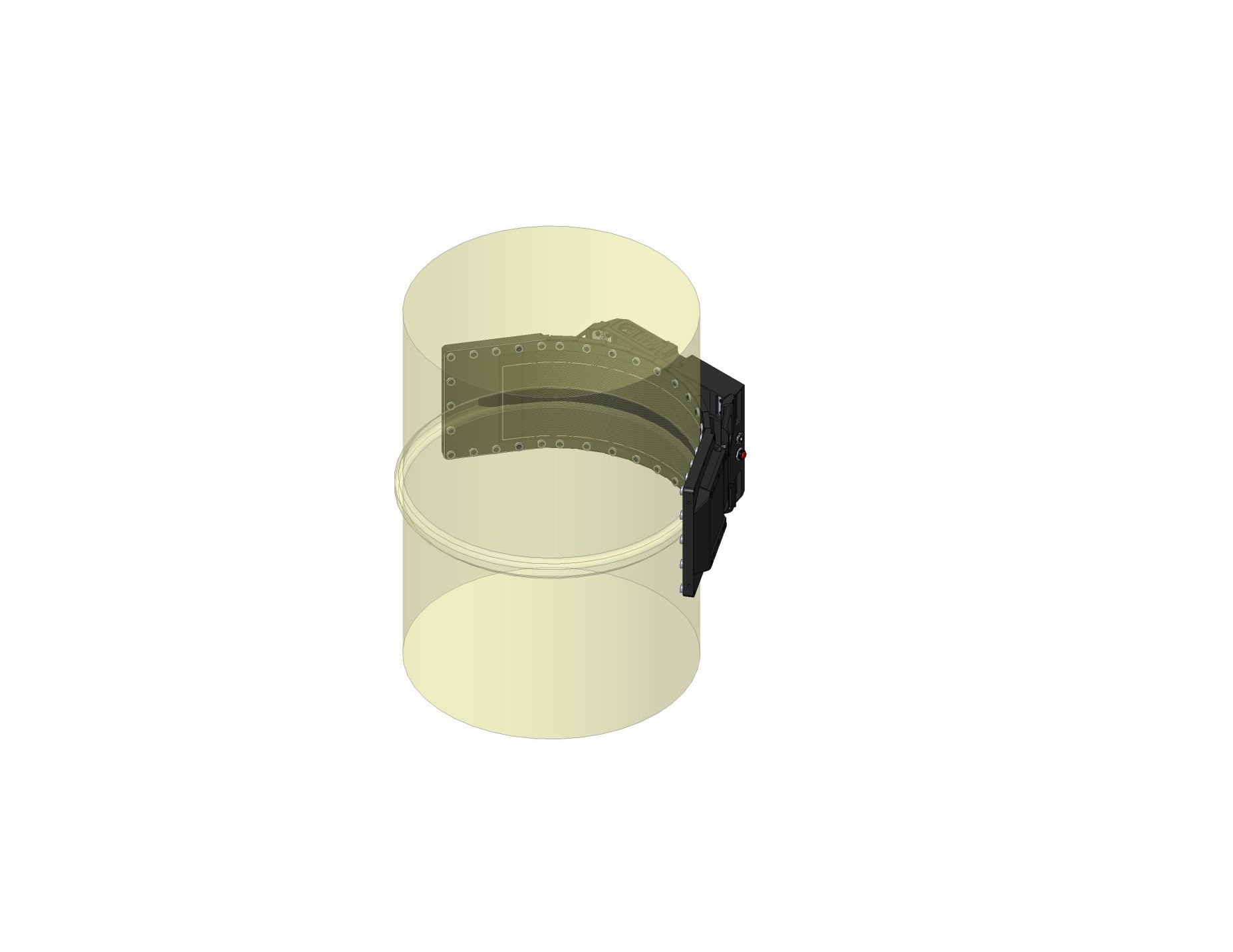

Гибкий детектор служит для приема, преобразования, усиления, улучшения и воспроизведения рентгеновских изображений, полученных при просвечивании сварных соединений труб различных диаметров.

Преимущество гибкого детектора перед классическим плоскопанельным заключается сразу в нескольких принципиальных вещах:

1) удобство крепления к трубе;

2) большая площадь контроля за счет отсутствия искажений рентгеновского изображения;

3) Возможность расположить источник излучения ближе к объекту контроля (уменьшение фокусного расстояния без потери качества);

4) Сокращение времени проведения контроля за счет более быстрой установки детектора на объект контроля и меньшего количества экспозиций на трубах равного диаметра.

5) Более привычный вид изображения для дефектоскопистов, привыкших работать с пленкой, или многоразовыми запоминающими пластинами.

РОССИЙСКОЕ  ПРОГРАММНОЕ  ОБЕСПЕЧЕНИЕ X-Vizor
Программное обеспечение комплекса цифровой радиографии КАРАТ РТС 1024BD/1036в/1043BD разработано компанией ООО «Ньюком-НДТ» в Санкт-Петербурге, имеет свидетельство Российской Федерации о государственной регистрации программы для ЭВМ №2012610620 от 10.01.2012 г.  ПО X-Vizor работает на 64-разрядных версиях WINDOWS 7/10.

Программное обеспечение X-Vizor предназначено для получения радиографических изображений с цифровых рентгеновских детекторов, обработки полученного изображения цифровыми фильтрами, измерений на изображении линейных размеров и интенсивности, заполнения протокола контроля, архивирования изображений и результатов контроля в базе данных, взаимодействия с внешним оборудованием.
X-Vizor – 64-битное программное обеспечение. Язык интерфейса – русский. Имеется версия ПО на английском и немецком языках.
Программа позволяет осуществлять настройку/калибровку детектора, управление им, получение изображений с детектора. Передача данных с детектора на компьютер происходит по интерфейсу сетевой карты.
Защита ПО основана на применении HASP-ключей, подключаемых к USB-порту компьютера, что позволяет клиенту переустанавливать ПО на новый компьютер и использовать ПО/ключ на нем. Каждый экземпляр ПО работает со своим ключом. ПО не привязано к серийному номеру или МАС-адресу детектора.


Основные возможности программного обеспечения:

Формат  данных:
- 16-битное представление данных (65536 градаций/уровней серого) в формате XVZ;
- поддержка форматов XYZ (Duerr), DICONDE-файлы, BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (8 или 16 бит), DCM и др.

Обработка  изображений:
- инвертирование изображения негатив/позитив;
- геометрические преобразования изображения: масштабирование, вращение, зеркальное отображение, вырезание фрагмента;
- нанесение маркеров (знаки, текст) на изображение;
- настройка оптимальной яркости и контраста изображения по гистограмме интенсивности/оптической плотности всего изображения или зоны интереса;
- 10 предустановленных фильтров обработки изображений для улучшения изображений в целом или зоны интереса, а также для лучшей визуализации и выявления дефектов;
- наличие высококонтрастного медианного фильтра, позволяющего преобразовать изображение существенно разнотолщинных объектов таким образом, чтобы на снимке одновременно были видны части объекта контроля, имеющие существенные отличия по толщине, без наличия артефактов изображения;
- тонкая настройка параметров работы фильтров позволяет адаптировать их для любого объекта контроля;
- нормализация неравномерности чувствительности пикселов цифрового ренгеновского детектора позволяет получить высококонтрастное радиографическое изображение без артефактов.

Измерения:
ПО X-Vizor позволяет:
- измерять интенсивность (уровень серого)/оптическую плотность в любой точке изображения;
- отображать гистограмму (распределение) интенсивностей изображения;
- отображать гистограмму интенсивности/оптических плотностей произвольно выбранного отрезка или области на изображении;
- производить калибровку «электронной линейки» по известным размерам объектов на изображении (например, эталона чувствительности);
- измерять после калибровки линейные размеры дефектов, расстояние между дефектами, расстояние между любыми точками на изображении;
- вычислять площадь дефектов;
- измерять толщину стенки трубы;
- автоматически находить изображение дуплексного эталона на цифровом снимке и вычислять базовое пространственное разрешение
- измерять отношение сигнал / шум по прямоугольнику 22 на 50 в точке под курсором
- автоматически детектировать область прямого шва и вычислять отношение сигнал / шум в околошовной зоне
- вносить все полученные размеры объектов в протокол контроля.

Работа  в  соответствии  с  нормативными  документами (НД):
СТО Газпром 2.2-4-083-2006
РД Транснефть 19.100.00-КТН-001-10
РД 34.15.027-93
ГОСТ 23055 + ГОСТ 7512

- выявленные дефекты классифицируются, группируются и отбраковываются в соответствии с выбранным НД;
- результаты контроля автоматически заносятся в генерируемые заключения и/или протоколы, соответствующие требованиям и по форме выбранного НД;
- возможна доработка ПО с внесением и поддержкой других (новых) нормативных документов.

Автоматизированная  дефектоскопия:
- вычисление отношения сигнал/шум на изображении или его части;
- поиск канавочных, проволочных эталонов и вычисление чувствительности контроля;
- поиск дуплексных  эталонов  и вычисление базового пространственного разрешения;
- поиск прямых и эллиптических сварных швов на изображениях;
- поиск и определение параметров некоторых классов дефектов;
- отбраковка и выдача заключения в соответствии с нормативным документом.

Поддержка  стандарта  DICONDE:
- формат файлов XVZ и DCM позволяют сохранять кроме изображения множество дополнительных метаданных: данные об объекте контроля (материал, толщина, диаметр трубы, номер шва и др.), параметры экспозиции (источник, фокусное расстояние, напряжение, сила тока, время экспозиции) и др.;
- метаданные привязываются к полученному изображению и потом легко могут быть просмотрены, автоматически занесены в генерируемые программой протоколы, использованы в качестве критериев при поиске изображений в архиве или базе данных.

Сохранение изображений  в  разных  форматах  и  носителях:
- сохранение изображений вместе с метаданными в форматах XVZ (формат X-Vizor), DCM (DICONDE-совместимый формат);
- экспорт изображений в распространенные форматы изображений BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (8 или 16 бит);
- запись файлов на CD, DVD, флэш-диски и др. съемные или сетевые носители;
- печать изображений в масштабе 1:1 для разметки участков, подлежащих ремонту.

Просмотр  изображений  на  любом  стороннем  компьютере:
Файлы в форматах XVZ и DCM с изображениями и метаданными, переданные на DVD-дисках, флэш-дисках или по сети, могут быть просмотрены на любом компьютере с помощью бесплатной программы-просмотрщика X-Vizor Viewer x32/x64.
